切割钢丝产品缺陷（二）
发布时间：2012年02月13日 点击数：

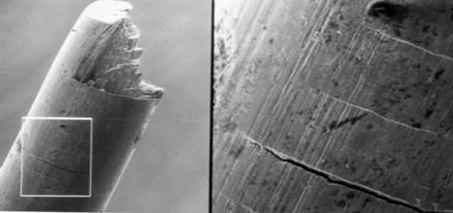

4.横向脆性裂纹（简称BTC）
是一种阶梯状断口，一般而言，横向裂纹会离断面很近，而且这些横向的裂纹之间的距离很规则得分布在钢丝的一侧，一般还伴有拉拔沟槽。
• 形成BTC的原因 :
4.1低的钢丝延展性：
• 贝氏体,
• 大晶粒颗粒,
• 过度扩散
• ISC后没有老化
4.2润滑不足，造成摩擦过大
4.3爆模现象
• 大的入口角
• 长的定径带
• 模子爆裂或者模芯脱落
4.4WWD钢丝过分时效
• 最后的压缩率太高,
• 过快的速度
• 润滑液温度过高
• WWD钢丝放置时间太久
• 模子入口处的质量不好

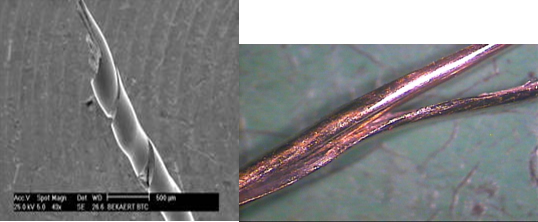

5.扭转脆性裂纹（简称TD）
主要是指钢丝在Bunching机器中由于钢丝的塑性不够，在扭转时造成钢丝呈螺旋状分层断裂，这主要发生在粗规格以及高强度直径上。
• 形成的原因：
差的钢丝延展性：
1. 总的压缩率和各个道次的压缩率过大；一般而言，低的压缩率 的模链拉出的钢丝一般的延展性会好些；
2. 模子的角度，一般而言，模子的角度相对小一些，钢丝的扭转会好一些
3. 模子的定径带长度；短的定径带会导致低的老化，也就是说，会得到好的延展性的钢丝；
4. 模子的质量和好的供应商
5. 没有爆模的现象
6. 良好的润滑性能以及良好的冷却性能
7. 低速产生的时效会小一点
8. 在Bunching机器里的时效小一点的话，WWD钢丝的延展性会好一点；所以如果我们的钢丝刚生产就供帘线使用的话，那么断丝相对会少一些；
9. RSC方面，一般而言，压应力会得到好的钢丝疲劳；

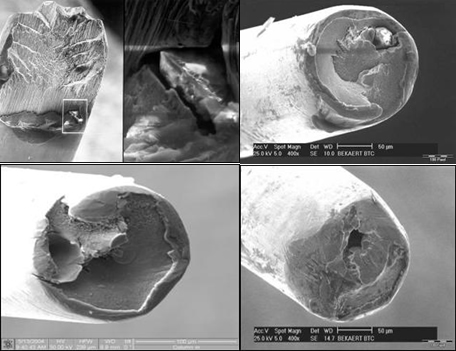

6.脆断（简称B）
• 脆断， 阶梯断，在断口处有内含物或一个孔洞
• 一般脆断发生在湿拉的校直器和Bunching, 当钢丝在扭转或者弯曲的时候，有内含物的钢丝就发生断裂。
• 形成的原因 :
6.1 ISC钢丝的强度过高
6.2压缩率过大，造成时效过度
6.3不良的润滑性能，造成摩擦过大，从而导致温度过高
6.4 润滑液温度过高
6.5 模子方面的原因
• 入口角过大
• 定径带过长
上一篇：日本轧钢理论和技术发展简况（一）[ 02-10 ]下一篇：日本轧钢理论和技术发展简况（二）[ 03-02 ]
冀公网安备13050002001422号
