2．连续冷却转变

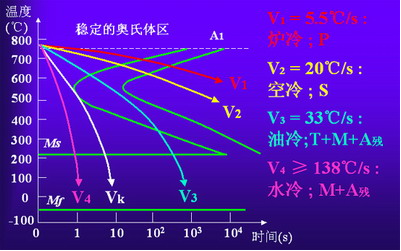

       连续冷却转变：过冷奥氏体在一个温度范围内，随温度下降发生组织转变，同样可用“连续冷却转变曲线”“CCT曲线，C — continuous；C — cooling；T — transformation”分析组织转变过程和产物。共析钢的“CCT曲线”测量过程示意图如下图。图中V1（炉冷）、V2（空冷）、V3（油冷）、V4（水冷）代表热处理中四种常用的连续冷却方式。

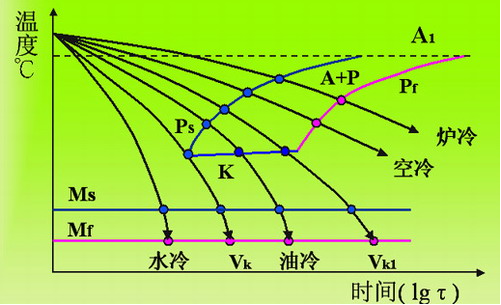

      共析钢的连续转变图建立过程示意图（CCT曲线）


  　 炉冷V1：比较缓慢，相当于随炉冷却（退火的冷却方式），它分别与C曲线的转变开始和转变终了线相交于1、2点，这两点位于C曲线上部珠光体转变区域，估计它的转变产物为珠光体，硬度170~220HBS。
       空冷V2：相当于在空气中冷却（正火的冷却方式），它分别与C曲线的转变开始线和转变终了线相交于3、4点，位于C曲线珠光体转变区域中下部分，故可判断其转变产物为索氏体，硬度25~35HRC。
       油冷V3：相当于在油中的冷却（在油中淬火的冷却方式），与C曲线的转变开始线交于5、6点，没有与转变终了线相交，所以仅有一部分过冷奥氏体转变为托氏体，其余部分在冷却至Ms线以下转变为马氏体组织。因此，转变产物应是托氏体和马氏体的混合组织，硬度45~55HRC。
       水冷V4：相当于在水中冷却（在水中淬火的冷却方式），它不与C曲线相交，过冷奥氏体将直接冷却至Ms以下进行马氏体转变。最后得到马氏体和残余奥氏体组织，硬度55~65HRC。
       马氏体临界冷却速：图中冷却速度Vk与C曲线的开始转变线相切，这是过冷奥氏体不发生分解，全部过冷到MS线以下向马氏体转变所需要的最小冷却速度。
       等温转变“TTT曲线”在连续冷却转变中的应用：由于连续冷却“CCT转变曲线”的测定较为困难，而连续冷却转变可以看作由许多温度相差很小的等温转变过程所组成的，所以连续冷却转变得到的组织可认为是不同温度下等温转变产物的混合物。故生产中常用TTT曲线（C曲线）近似地分析连续冷却过程。下图中V1（炉冷）、V2（空冷）、V3（油冷）、V4（水冷）代表热处理中四种常用的连续冷却方式。

“TTT曲线”在连续冷却过程中的应用

                                                                                                                  ——本文摘自网络
