活套器按驱动形式可分为电动、气动和液压三种类型：

　　1、电动活套采用直流电机，力矩可调，活套器反应快，张力波动小，控制精度高；

　　2、气动活套器结构较简单，反应快，需要一套气源处理装置；

　　3、液压活套器惯性小，能较好地满足工艺要求，但液压系统较为复杂。

活套器按起套方向还可分为下活套器、侧活套器和立活套器：

　　1、下活套器由轧件自重下垂形成悬挂式活套，套量储存在轧制线以下；

　　2、侧活套起套辊在水平方向左右动作，套量储存在轧制线侧面；

　　3、立活套起套辊在垂直方向上下动作，套量存在轧制线以上。



　　立活套

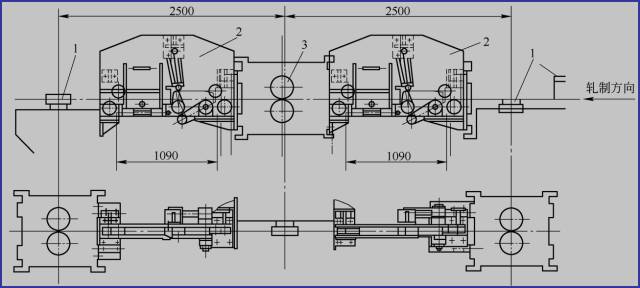

连轧机的立活套布置

1-立式轧机；2-立式活套；3-水平轧机



意大利达涅利公司设计的立活套装置

 l-导辊；2-辊道；3-气缸；4-活套辊；5-转轴

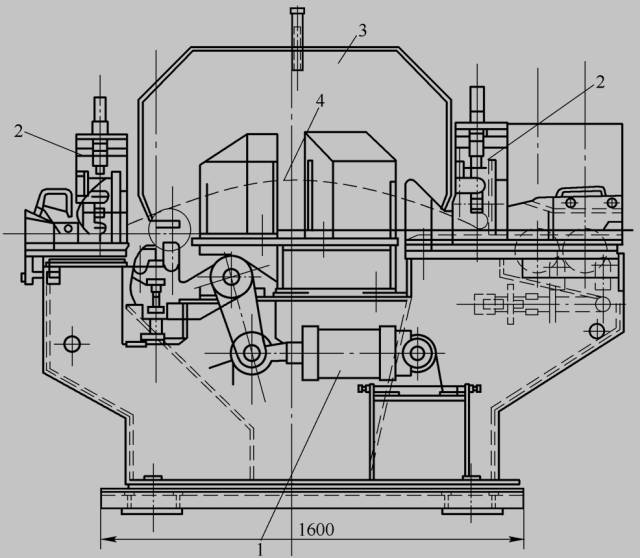

德马克立式活套装置

l-气缸；2-机架；3-活套装置盖；4-活套

　　现代小型及高速线材立活套的套量



　　现代小型及高速线材活套无张力控制系统

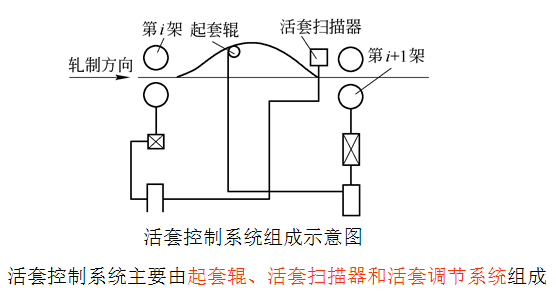

　　1  活套控制系统的组成:

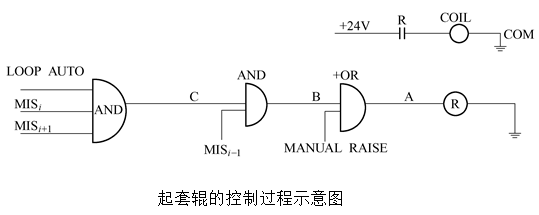

　　2  起套辊的控制过程:



　　3  活套位置控制过程:

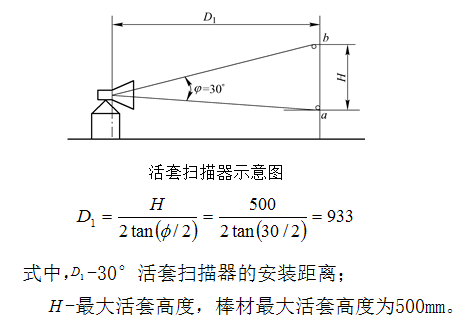

　　⑴ 活套扫描器的校准



　　⑵ 活套校准

　　校零和校准：当棒材在a位时，活套扫描器的输出电压为零。

　　当棒材在b位时，活套扫描器的输出电压为10V；校线性度：活套的最大高度为500mm，对应的输出电压10.0VDC，对应DC2000    系统的调节量为000 COUNTS（额定速度为 2000COUNTS）。

　　⑶ 活套高度控制过程

　　活套高度控制常采用逼近调节法。
