铁水包或鱼雷罐车内脱磷存在一些问题，钢铁企业纷纷对转炉内脱磷进行了研究。早在1983年，日本神户制钢的H炉铁水脱磷、脱硫预处理就己投入使用。这种方法的处理步骤如下：首先在高炉出铁沟用喷吹法对铁水脱硅，产生的脱硅渣用撇渣器去除；随后铁水被装入H炉内进行脱磷、脱硫处理。脱磷时喷吹石灰系渣料，同时顶吹氧气，脱磷后喷入苏打灰系渣料进行脱硫处理，最后送入转炉内脱碳。

转炉双联法冶炼是转炉炼钢一项新工艺。该工艺二十世纪九十年代产生于日本，现在像日本住友金属和歌山厂、川崎制铁水岛厂、NKK福山厂以及新日铁室兰厂等均采用转炉双联法冶炼工艺进行大规模生产。

转炉双联法工艺日本住友和歌山厂称SRP法、新日铁室兰厂称ID-ORP法、NKK福山厂称LD-NRP法，其操作方式都是采用两座转炉双联作业，一座进行铁水脱磷操作，称为脱磷炉，另一座转炉接受来自脱磷炉的低磷铁水进行脱碳操作，该转炉称为脱碳炉。也就是将铁水脱磷和脱碳分开由两座转炉来完成，有别于传统上在一座转炉内既要完成铁水脱磷又要完成脱碳。流程为高炉铁水--铁水脱硫预处理--转炉脱磷--转炉脱碳--二次精炼--连铸。新日铁名古屋厂于1989年12月开始在转炉内进行铁水的脱硅、脱磷、脱碳处理(LD-ORP)。该工艺可省略预脱硅步骤，且全流程产生的渣量可减少25%。其实质和住友金属的SRP精炼工艺相似，该厂98%的铁水利用此工艺进行处理。采用此工艺可生产磷含量小于0.005~0.01%的优质钢。该工艺除了可回收利用脱碳炉渣，降低熔剂消耗外，同时还可以增加6%的废钢比。

转炉双联法冶炼工艺核心技术为转炉法铁水脱磷、转炉顶底复吹和少渣冶炼技术。

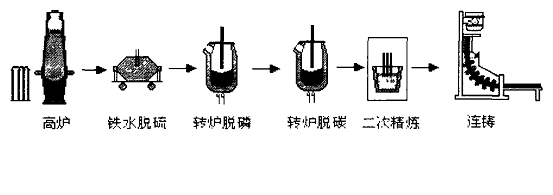

图 典型的双联法工艺流程图

　　　　　　　——本文摘自论文文献综述
